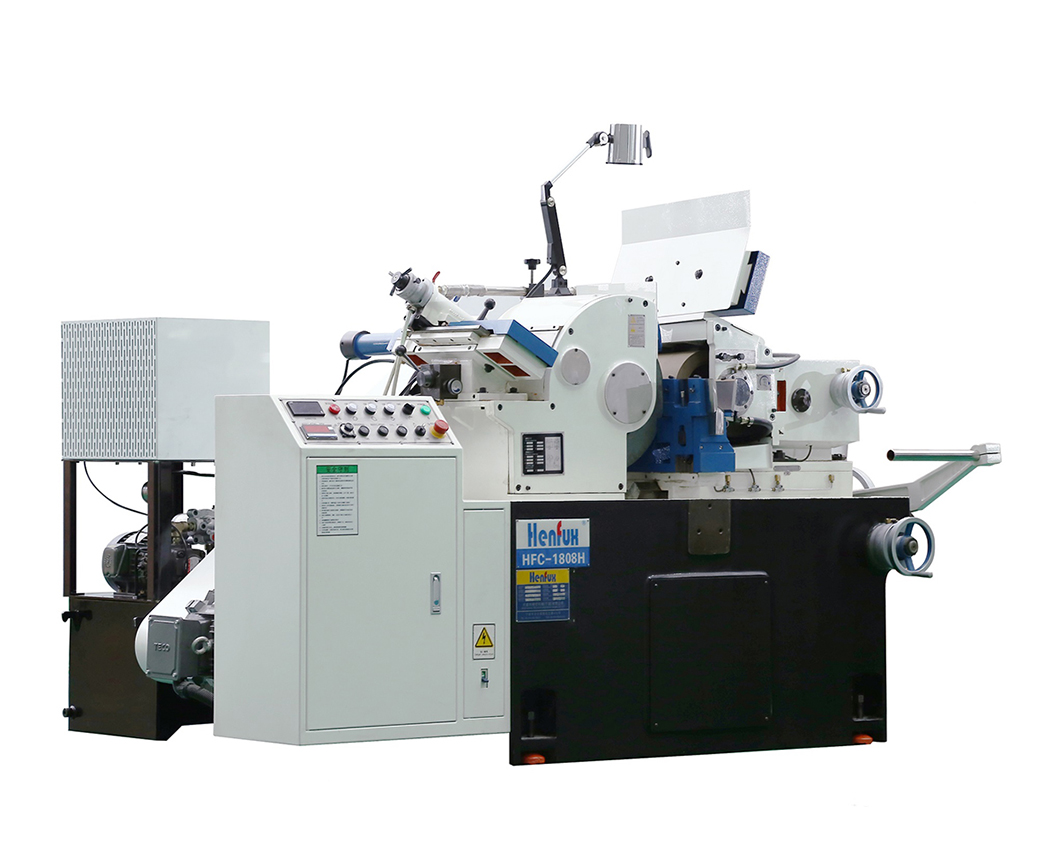

高液静压无心磨床HFC-1808H
产品型号:
HFC-1808H
应用领域:
分享到:
  • 产品概述
  • 技术参数
  • 功能特点
  • 应用案例
  • 相关产品


高刚性床身

兴富祥自产的高品质米汉纳铸铁,采用低周波熔炉, 保证铸件的品质;

经正常化处理及 1.5 年自然时效,消除床身内应力, 保证床身精度,可保证不变形;

导轨面经高频淬火、精密研磨、人工铲花,高耐磨性、 高刚性; 稳定的床身结构设计,机床具备极高整体精度;



液静压主轴

主轴采用日本进口 SNCM-220H 高级合金钢, 经调质、深冷及精密研磨,使主轴精度高、转速高;

主轴座采用高液静压专利,可形成 20-25KG/cm2 高压油膜,使主轴悬浮于其中,工作状态中与主 轴座无接触、无摩擦,产生高刚性,不会有磨耗, 可保证高精度加工及超长工作寿命;

高液静压主轴提供 3 年维保;


高精密研磨

兴富祥自己生产和装配的主轴,旋转精度<1.5μm, 带来高精密的磨削表现;

砂轮最快转速50m/s(液静压),35m/s(动压),确保 工件获得最佳表面光洁度; 导轮无级变速(10~300rpm),适应不同加工需求;


上下滑板

自动润滑系统,上滑板配合燕尾式滑轨,下滑板采用双Λ型导轨,提供平滑且精准的进刀;

上滑板旋转角度范围 +6° ~-6°,可方便准确地调节以适 应停止研磨的需求;

通磨作业时,上滑板具有 +6°~-5°的调节范围,用于调整 砂轮和工件之间的接触面;


调整轮伺服马达

调整轮马达采用伺服马达,10-300rpm 无级变速 ,可调整到最佳线速度;

伺服马达和变速机置于导轮轴侧面,一改以往以皮 带连结方式,以蜗杆蜗轮直结,可减少震动,提高研 磨之稳定性;


加入对比
   动压型              静压型              数控型
   HFC-1808H   HFC-1206T   HFC-1808T   HFC-1810T   HFC-1812T   HFC-1810H   HFC-1206H   HFC-2408H   HFC-1206TNC   HFC-1810TNC   HFC-1812TNC   HFC-1808HNC   HFC-1206TMNC-17A   HFC-1808TMNC-17A   HFC-1810TMNC-17A   HFC-1206HMNC-17A   HFC-1808HMNC-17A   HFC-1810HMNC-17A   HFC-2012HMNC-17A   HFC-2408HFNC   HFC-2008HNC   HFC-1808TNC   HFC-1810HNC   HFC-2012HNC   HFC-1206HNC   HFC-1812TMNC-17A   HFC-1808ENC-72A   HFC-1808HFNC-76A   HFC-1808HFNC-74A
技术规格
HFC-1808H
砂轮
标准刀架加工直径
Φ1~Φ50mm
特别刀架加工直径
Φ40~Φ120mm
研磨砂轮尺寸 (外径x宽x内径)
Φ455×205×Φ228.6
导轮尺寸(外径x宽x内径)
Φ455×205×Φ111.2
主轴
主轴形式
液静压型
主轴旋转精度
<0.001mm
调整轮
导轮传动方式
蜗轮减速机传动
供油压力
25kg
研磨砂轮转速
600-2000R.P.M
导轮转速
1-300R.P.M
驱动马达
砂轮驱动马达
15HP(11KW) AC380/50Hz
导轮驱动马达
4HP(3KW) AC200/50Hz
油压驱动马达
2HP(1.5KW) AC380/50Hz
冷却驱动马达
1/4HP(180W) AC380/50Hz
工作台驱动马达
工作台进给精度
导轮进给驱动马达
导轮进给精度
手轮
导轮进刀手轮
3.5mm/rotation 0.05mm/graduation
导轮微调手轮
0.1mm/rotation 0.001mm/graduation
工作台进刀手轮
9mm/rotation 0.10mm/graduation
工作台微调手轮
0.2mm/rotation 0.001mm/graduation
修整进刀手轮
2mm/rotation 0.01mm/graduation
导轮倾斜角度
+6°~-5°
导轮旋转角度
±6°
数控单元
砂轮修整进给精度X1,Z1
导轮修整进给精度X2,Z2
工作台进给伺服单元
/
工作台进给分辨率
工作台进给精度(Y1)
/
砂轮修整驱动马达X1,Z1
/
导轮修整驱动马达X2,Z2
/
送收料机械臂驱动马达(B1,B2)
/
送收料机械臂进给精度(B1,B2)
/
规格
机械尺寸
2350x1960x1550mm
装箱尺寸
2400x2000x1800mm
机械重量
2850 kgs
装箱重量
3005 kgs
● 以上规格均作参考,本公司随时有修改之权利,不另行通知。


自研专利技术高液静压主轴,提供<1.5μm的旋转精度

刚性主轴,不易变形,适用于重切削

砂轮线速度达到50m/s,研磨精度高,确保工件最佳表面光洁度


机器配件:

标准配件 特别附件
研磨砂轮及法兰
水力分离机
调整论及法兰
纸袋式冷却液除屑装置
通过式刀架
磁铁分离机
停止式刀架
通过式研磨自动送料装置
油箱泵浦
成形装置
钻石修刀
震动上料
法兰拔具
砂轮平衡台平衡棒
压料装置
长工件通过式研磨特殊刀架
电器标准附件
通过式研磨自动送料装置
水平螺丝及水平版
停止式研磨自动进退刀装置
通过送料槽
双动双吊收送料机
工具箱
金刚石滚轮修整装置
