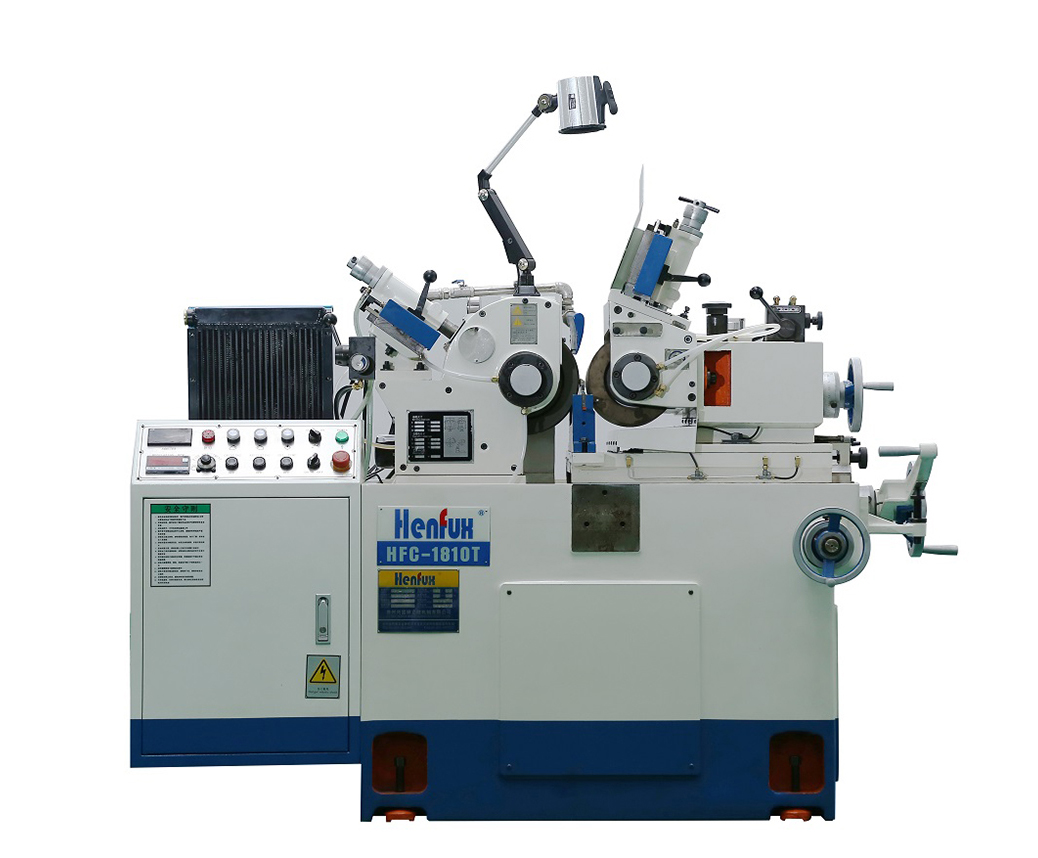

动压无心磨床HFC-1810T
产品型号:
HFC-1810T
应用领域:
分享到:
  • 产品概述
  • 技术参数
  • 功能特点
  • 应用案例
  • 相关产品

高精密主轴

主轴采用日本进口的高级合金钢 SNCM-220H,经调质渗碳 热处理后再经电脑控制深冷处理,最后进行机密研磨加工 而成;

主轴内部硬度为 HRC25°~30°, 表面硬度 HRC62°,高精 密主轴具有强扭力、精度佳、无形变、耐摩擦、寿命长的特 性,特别适用于重切削作业;

主轴轴承使用 KJ-4 合金轴承,三点式动压油膜系统,冷却 循环效果佳,精度高、使用寿命长;



自动润滑系统

自动润滑系统为主轴提供充分的润滑; 集中的润滑系统为所有导轨、导轨副、修整座等 提供润滑,确保进给、加工精度;

主轴马达设置安全联锁装置,避免低油压时主 轴干转,保护主轴;

液压油冷却风扇使油温保持适宜温度,使主轴 远离热变形,延长油封使用寿命;


导螺杆

导螺杆采用镍合金钢,经高频淬火 硬化处理,保证高精度进给;

特制螺母提供高精度的调整,移动 顺滑,耐磨性高;


导轨

滑板双Λ导轨设计,为工作台 提供稳定精确的移动; 导轨面经高频淬火硬化,人工铲 花,确保其耐磨性和滑动的平顺;

精密配合,防尘性好; 精确进给,进给精度 0.001mm;




严格的质量管控

品质管理配置高精密检测装置,严格检测产品生 产各环节之精度;

坚持严格的品质管理,确保每一台出厂设备的精 度;



加入对比
   动压型              静压型              数控型
   HFC-1810T   HFC-1206T   HFC-1808T   HFC-1812T   HFC-1808H   HFC-1810H   HFC-1206H   HFC-2408H   HFC-1206TNC   HFC-1810TNC   HFC-1812TNC   HFC-1808HNC   HFC-1206TMNC-17A   HFC-1808TMNC-17A   HFC-1810TMNC-17A   HFC-1206HMNC-17A   HFC-1808HMNC-17A   HFC-1810HMNC-17A   HFC-2012HMNC-17A   HFC-2408HFNC   HFC-2008HNC   HFC-1808TNC   HFC-1810HNC   HFC-2012HNC   HFC-1206HNC   HFC-1812TMNC-17A   HFC-1808ENC-72A   HFC-1808HFNC-76A   HFC-1808HFNC-74A
技术规格
HFC-1810T
砂轮
标准刀架加工直径
Φ1~Φ50mm
特别刀架加工直径
Φ40~Φ120mm
研磨砂轮尺寸 (外径x宽x内径)
Φ455×225×Φ228.6
导轮尺寸(外径x宽x内径)
Φ455×225×Φ111.2
主轴
主轴形式
动压型
主轴旋转精度
<0.002mm
调整轮
导轮传动方式
链条传动
供油压力
10kg
研磨砂轮转速
1520R.P.M
导轮转速
1-300R.P.M
驱动马达
砂轮驱动马达
15HP(11KW) AC380/50Hz
导轮驱动马达
4HP(3KW) AC200/50Hz
油压驱动马达
1HP(0.75KW) AC380/50Hz
冷却驱动马达
1/4HP(180W) AC380/50Hz
工作台驱动马达
工作台进给精度
导轮进给驱动马达
导轮进给精度
手轮
导轮进刀手轮
3.5mm/rotation 0.05mm/graduation
导轮微调手轮
0.1mm/rotation 0.001mm/graduation
工作台进刀手轮
9mm/rotation 0.10mm/graduation
工作台微调手轮
0.2mm/rotation 0.001mm/graduation
修整进刀手轮
2mm/rotation 0.01mm/graduation
导轮倾斜角度
+6°~-5°
导轮旋转角度
±6°
数控单元
砂轮修整进给精度X1,Z1
导轮修整进给精度X2,Z2
工作台进给伺服单元
/
工作台进给分辨率
工作台进给精度(Y1)
/
砂轮修整驱动马达X1,Z1
/
导轮修整驱动马达X2,Z2
/
送收料机械臂驱动马达(B1,B2)
/
送收料机械臂进给精度(B1,B2)
/
规格
机械尺寸
2350x1960x1550mm
装箱尺寸
2400x2000x1800mm
机械重量
2950kgs
装箱重量
3150kgs
● 以上规格均作参考,本公司随时有修改之权利,不另行通知。

砂轮线速度35m/s, 高效率,表面处理效果好

液压驱动的砂轮/导轮修整装置,移动平顺,修正精度高

机体由高品质米汉纳铁铸件制成,经自然时效处理,具有高刚性,不易变形

经济型无心磨床


机器配件:

标准配件 特别附件
研磨砂轮及法兰
水力分离机
调整论及法兰
纸袋式冷却液除屑装置
通过式刀架
磁铁分离机
停止式刀架
通过式研磨自动送料装置
油箱泵浦
成形装置
钻石修刀
震动上料
法兰拔具
砂轮平衡台平衡棒
压料装置
长工件通过式研磨特殊刀架
电器标准附件
通过式研磨自动送料装置
水平螺丝及水平版
停止式研磨自动进退刀装置
通过送料槽
双动双吊收送料机
工具箱
金刚石滚轮修整装置
