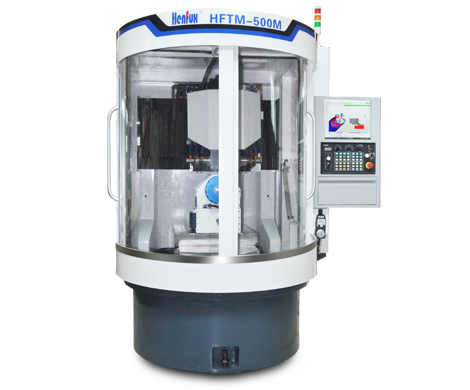

五轴工具磨HFTM-500M

产品型号：

HFTM-500M

应用领域：

分享到：

产品概述
技术参数
功能特点
应用案例
相关产品

机床主体使用HT300高牌号铸铁材料，具有强大的吸震能力；
选用直线电机搭配光栅尺传动和反馈，承载高，精度好；
整机采用龙门式结构，刚性好；
双头砂轮电主轴设计，可同时夹持6片砂轮，基本满足所有.

加入对比

五轴工具磨

HFTM-500M HFTM-700M

技术规格	HFTM-500M	HFTM-700M
加工范围
X轴行程	330	730
Y轴行程	220	420
Z轴行程	500	300
砂轮轴
转速	8000	8000/10000
功率	11	20
砂轮轴直径	130	125
最大砂轮直径	150	150
锥孔型号	HSK-50E	HSK-50F
旋转轴(C轴)
转速	200	150
扭力	253	120/480
定位精度	<±10	<±10
重复定位精度	<±2	<±2
额定功率	5.3	6.2
工件轴(A轴)
转速	200	300
扭力	20	40/80
定位精度	<±10	<±10
重复定位精度	<±2	<±2
额定功率	0.42	1.256
夹持刀柄规格	W20	BT50
速度
快速进给	10	10
切削进给	5	5
工具数据
加工直径	1-12	2-32
周磨工件长度	120	250
刃磨工件长度	185	/
设备规格
设备重量	3500	6500
外形尺寸	205017502000	220017002670

● 以上规格均作参考，本公司随时有修改之权利，不另行通知。
