五轴工具磨HFTM-700M

产品型号：

HFTM-700M

应用领域：

分享到：

产品概述
技术参数
功能特点
应用案例
相关产品

使用光栅尺全闭环控制，加工尺寸更加精确；
使用直线电机传动，精度好且效率高；
双主轴头，可同时夹持6-8片砂轮，基本可完成所有刀具加工；
使用肖布林SRS型W20气动夹持刀柄，配合机械手，可完成自动上下料；
主要针对φ1-φ12为主的各类型的硬质合金刀具加工。

加入对比

五轴工具磨

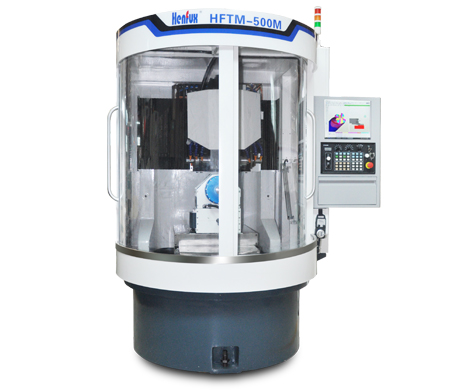

HFTM-700M HFTM-500M

技术规格	HFTM-700M	HFTM-500M
加工范围
X轴行程	730	330
Y轴行程	420	220
Z轴行程	300	500
砂轮轴
转速	8000/10000	8000
功率	20	11
砂轮轴直径	125	130
最大砂轮直径	150	150
锥孔型号	HSK-50F	HSK-50E
旋转轴(C轴)
转速	150	200
扭力	120/480	253
定位精度	<±10	<±10
重复定位精度	<±2	<±2
额定功率	6.2	5.3
工件轴(A轴)
转速	300	200
扭力	40/80	20
定位精度	<±10	<±10
重复定位精度	<±2	<±2
额定功率	1.256	0.42
夹持刀柄规格	BT50	W20
速度
快速进给	10	10
切削进给	5	5
工具数据
加工直径	2-32	1-12
周磨工件长度	250	120
刃磨工件长度	/	185
设备规格
设备重量	6500	3500
外形尺寸	220017002670	205017502000

● 以上规格均作参考，本公司随时有修改之权利，不另行通知。
